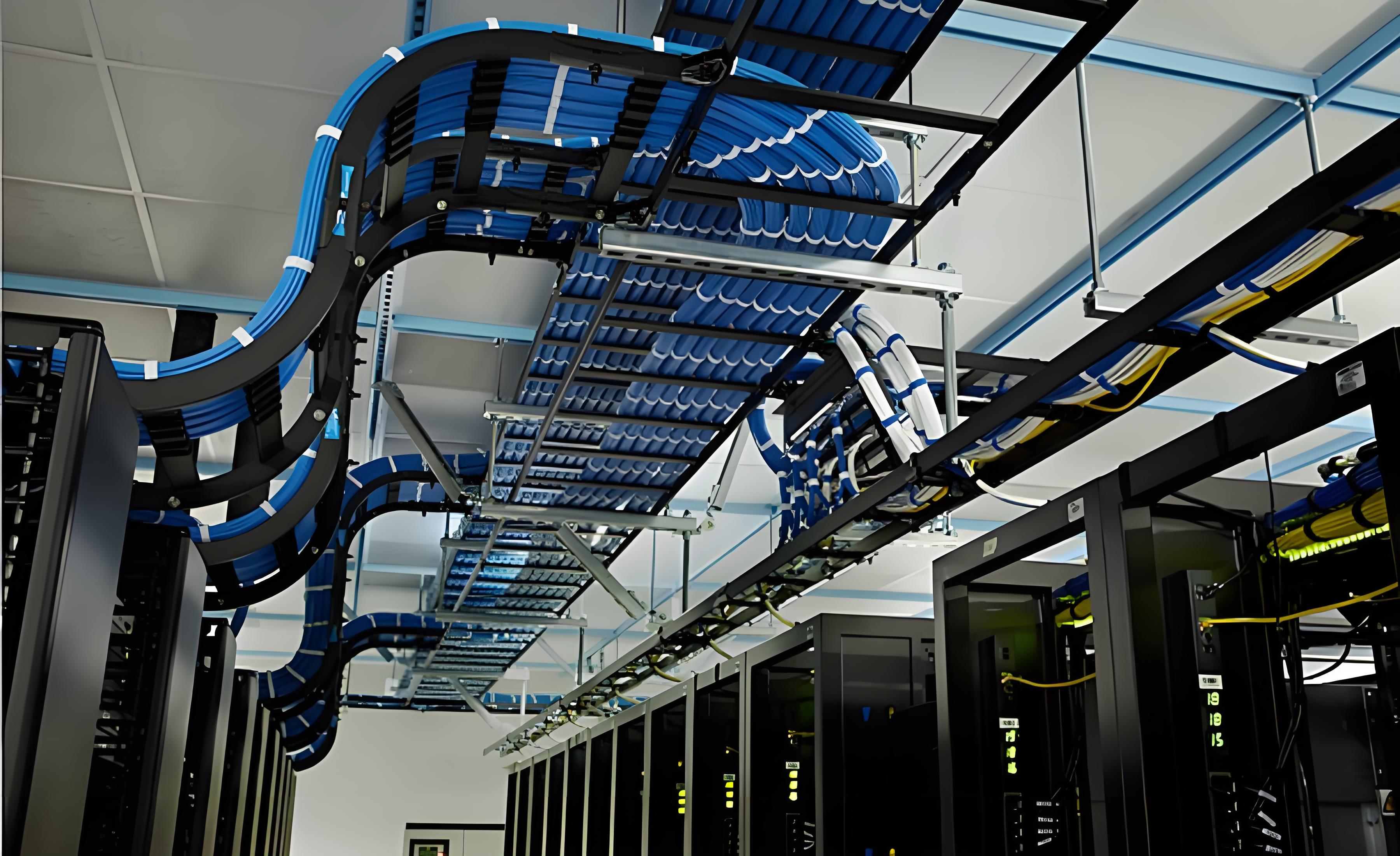

电缆桥架系统是支撑和保护屋顶电缆网络的工程结构，为屋顶布线提供系统化、可访问且可灵活调节的管理方案。与传统捆绑、穿管等布线方式相比，屋顶电缆桥架具有以下优势：
结构适应性：可根据屋顶高度、宽度、坡度调整尺寸，绕行设备、通道，满足不同工程要求
通风散热：采用开敞式结构（梯式、网格式）或带通风孔的槽式设计，促进热量散发
排水防潮：可通过坡度设置与排水设计，防止雨水积聚，降低电缆受潮风险
安装维护便利：开放式结构便于电缆增减、检修与故障排查
电缆系统具有长期运行属性，设计阶段应预留足够扩展空间。建议在初始设计中考虑未来至少5-10年的线缆增长需求，选择比当前容量大30%－50%的桥架规格，避免因后期扩容导致系统重建。
屋顶桥架需考虑风荷载、雪荷载、设备震动与温度变形影响，支撑结构设计应遵循NEMA VE 2、IEC 61537等相关标准：
支架间距应根据跨距、荷载、材质计算确定，通常水平段≤2m，垂直段≤1.5m
在直线段连接处、弯通两侧、变径处应增设支架
温差较大地区需设置温度伸缩节，间距通常为30－50m
支架与屋面连接应使用防水基座，避免屋面防水层破坏
应根据电缆类型、环境条件、功能要求合理选择桥架型式：
|
桥架类型 |
适用场景 |
不适用场景 |
|---|---|---|
|
梯式桥架 |
电力电缆、大截面电缆、需良好散热的场合 |
对防尘、防小动物有较高要求的区域 |
|
槽式桥架（带盖） |
需防尘、防溅水、防日照老化的环境 |
散热要求较高的动力电缆密集区 |
|
网格式桥架 |
数据电缆、控制电缆、布线频繁调整的场景 |
存在滴水、油污、粉尘污染的环境 |
|
托盘式桥架 |
综合布线系统，强弱电混合敷设 |
对电磁屏蔽有特殊要求的场合 |
金属桥架应全程电气连通，并在首末端、变向处、每隔30m设置接地连接点
当桥架作为设备接地导体（EGC）时，其截面应满足NEC 392或GB 50303要求
非连续连接处（如伸缩节、绝缘段）应设置跨接导线
所有连接点应去除涂层，保证金属直接接触，接地电阻≤4Ω
过度填充将导致散热不良、电缆损伤、安装困难及安全隐患，建议遵循以下填充标准：
|
电缆类型 |
推荐填充率 |
说明 |
|---|---|---|
|
控制电缆、通信电缆 |
≤40%－50% |
保证散热与未来扩容空间 |
|
电力电缆（1kV以下） |
≤35%－40% |
单层敷设，避免叠压 |
|
高压电缆（>1kV） |
≤30% |
需严格保持安全间距 |
|
光缆 |
≤50% |
注意最小弯曲半径保护 |
计算示例：桥架内所有电缆外径截面积之和 ≤ 桥架内部截面积 × 填充系数
防水处理：支架底座、穿屋面处应采用密封防水设计，避免渗漏
防腐要求：户外屋顶环境应选用热浸镀锌、铝镁合金或高品质涂层系统
抗风设计：桥架与电缆应捆扎牢固，必要时增设压盖、绑带
巡检通道：在桥架一侧或上方预留维护通道，方便日常检查
标识系统：应在桥架沿线设置电缆走向、电压等级、回路编号标识
直线段水平度偏差 ≤2mm/m，总长 ≤10mm
垂直度偏差 ≤3mm/m
支撑间距符合设计要求，误差 ≤±50mm
接地连接可靠，接地电阻测试合格
填充率、电缆间距符合规范
防水、防腐、固定措施完整有效
结语：屋顶电缆桥架系统是结合结构工程、电气安全与环境适应性的综合性工程。从前期规划、选型设计到施工验收，均需系统考虑荷载、散热、防水、防腐、接地与运维需求。广羽桥架可提供符合NEMA、IEC、GB标准的各类屋顶桥架系统及定制化设计支持，帮助客户构建安全、可靠、可持续的屋顶电缆敷设方案。
